HXGN-12交流金属封闭环网开关设备：全面概述

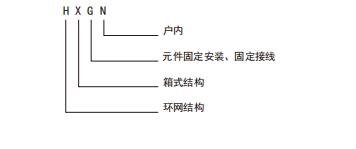

介绍

HXGN-12 交流金属封闭环网开关设备是现代配电系统中的关键组件，特别是环网柜 (RMU) 应用中。该开关设备专为中压 (MV) 网络而设计，可确保可靠的配电、安全性和运行效率。其紧凑的金属封闭结构可针对环境因素和电气故障提供强大的保护，使其适用于城市电网、工厂和可再生能源系统。

本文详细探讨了HXGN-12开关柜，涵盖其设计特点、技术规格、工作原理、应用和优势。

一、设计与施工

HXGN-12交流金属封闭环网开关柜采用钢制或铝焊接外壳，保证机械强度和耐腐蚀。关键设计元素包括：

模块化结构：开关设备由多个功能室组成，例如断路器、负载断路开关、母线和电缆终端部分，全部安装在一个外壳内。

气体绝缘（可选）：某些型号使用 SF6 气体进行绝缘，可增强介电强度并降低内部电弧的风险。

占地面积紧凑：其节省空间的设计非常适合空间有限的安装，例如地下配电网络或变电站。

金属外壳提供 IP4X 防尘和防潮保护，同时内部组件免受外部干扰。

2. 技术规格

HXGN-12 开关设备的额定工作电压为 12 kV，设计用于 50/60 Hz 交流系统。主要技术参数包括：

额定电流：连续工作时高达 630A。

短路电流：可承受高达 20 kA 的电流并持续 1-3 秒。

绝缘等级：

工频耐压：42kV（1分钟）。

雷电冲击耐受电压：75 kV。

机械寿命：负载断路开关和断路器操作次数超过 10,000 次。

开关柜符合IEC 62271-200、GB 3906等国际标准，确保可靠性和安全性。

3. 操作原理

HXGN-12开关柜充当环网柜（RMU），实现闭环网络中的配电。其主要运营特点包括：

负载断路开关：可以安全中断负载电流，而不会产生电弧危险。

故障隔离：断路器或熔断开关快速断开故障部分，防止连锁故障。

接地开关：集成接地开关通过释放剩余电流确保安全维护。

该开关设备支持手动或电动操作，并可选择通过 SCADA 系统进行远程监控。

4. 应用

HXGN-12交流金属封闭环网开关设备广泛应用于：

城市配电：保证人口密集地区不间断供电。

工业设施：保护关键机械免受电气故障的影响。

可再生能源系统：将太阳能/风电场整合到电网中。

采矿和石油天然气：由于其坚固的外壳，可以承受恶劣的环境。

其适应性使其成为室内和室外安装的首选。

5、优点

1.安全性高：金属外壳和气体绝缘，最大限度地降低爆炸风险。

2. 维护成本低：密封设计减少了磨损。

3. 灵活性：可配置为放射状或环形网络。

4.耐环境性：适合极端温度和湿度。

6. 维护与安全

HXGN-12开关柜的例行检查包括：

检查气体压力（对于 SF6 型号）。

测试机械联锁装置。

验证绝缘完整性。

安全协议要求在维护和使用绝缘工具之前断电。

结论

HXGN-12交流金属封闭环网开关设备是一种多功能、可靠的中压配电解决方案。其坚固的设计、先进的绝缘性能和运行效率使其在现代电网中不可或缺。随着工业和电网的发展，这种开关设备在确保稳定、安全的电力输送方面继续发挥着关键作用。

对于寻求紧凑、耐用和高性能 RMU 的工程师和公用事业公司来说，HXGN-12 仍然是开关设备技术的基准。
